自动吸嘴外观检查机TANI-01-C
自动吸嘴外观检查机TANI-01-C
建议使用自动吸嘴外观检查机，以解决检查员的稳定性问题。
- 根据图像确认吸嘴在清洁后的状态，并自动检查吸孔和表面。
- 与新的吸嘴相比下，自动确定合格还是不合格。
- 读取2D代码并将判断结果导出为CSV数据。
检查流程
可以直接设置清洗机使用的吸嘴托架。

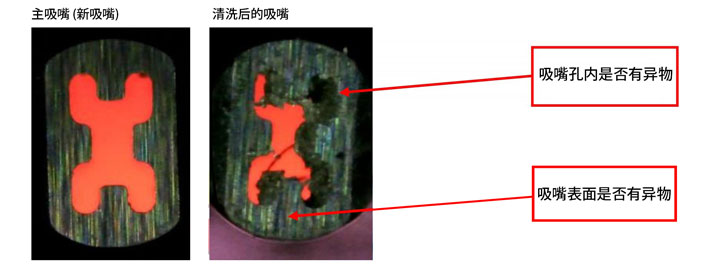

比较主吸嘴 (新吸嘴) 的图像和清洗后的吸嘴的图像，以确定是否合格。
| 1. 判断吸嘴孔内是否有异物 | 首先测量吸嘴孔的面积点 (红色)，把主吸嘴图像设置为100%，之后测量清洗后吸嘴的图像面积 (例如90%) 以确定是否合格。 |
| 2. 判断吸嘴表面是否有异物 | 设置吸嘴顶部 (不包括吸嘴孔的内部) 后，图像将转换为彩色以测量异物的像素点。合格门槛的百分比在主图像注册时确定(由客户决定) |
每次检查后也会将检查结果导出为CSV数据 (FTP通信规格使用)
规格
| 基本形式 | > TANI-01-C | |
| 外形尺寸 (mm) (机身外壳尺寸) |
宽x深x高 | 750×450×500 |
| 重量 | 装置重量 | 60公斤 (TANI-01-CB則为65公斤) |
| 电源 | 电压 | 100-240 VAC |
| 耗电量 | 80W或更低 | |
| 插头 | IEC60320 C14 | |
| 处理能力 | 1个吸嘴需时3秒-8秒 | |
| 吸嘴托架 | 3种类 | 可供12个吸嘴使用 (外形尺寸 Φ92) |
| 可供24个吸嘴使用 (外形尺寸 Φ124) | ||
| 可供36个吸嘴使用 (外形尺寸 Φ130) | ||
| 标配 | 信号灯_3种灯类型 (红色、橙色、綠色) | |
| 触控面板 (10英寸 1024x768像素点 1600万种颜色） | ||
| FTP通信端口 | ||
| 选项 | 2D 读码器 | |
| PANA-CIM兼容软件 | ||
| 数据库软件系统 | ||
| 图像处理软件 | ||
| 吸嘴托架 |
设计和规格若有变更，恕不另行通知。

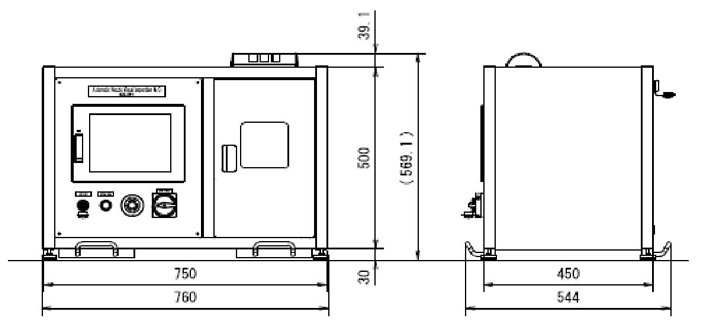

尺寸图 (毫米)
产品可根据客户的要求生产。
