自動ノズル外観検査機 TANI-01-C

自動ノズル外観検査機 TANI-01-C

検査の流れ

洗浄機で使用したノズルホルダーをそのままセットすることが可能です。

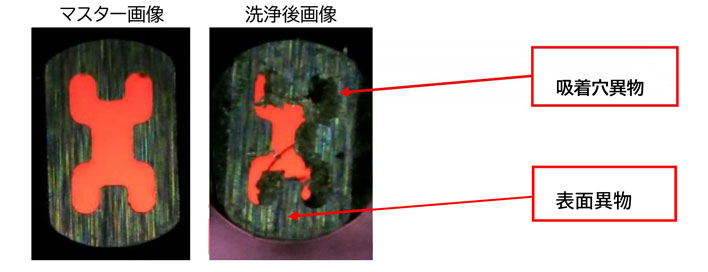

マスターノズル（新品ノズル）画像と洗浄後ノズルの画像を比較し合否の判定をします。

①吸着穴の異物判定	吸着穴の面積（赤色部分）ドットを測定、マスター画像の面積を100％とし、洗浄後画像の面積（ex90%）を測定し合否の判定をします。
②ノズル表面の異物判定	ノズル先端部のエリアを設定後（吸着穴内部は除く）画像をカラーに値化し異物のドットを測定します。合否の閾値（**％）に関してはマスター画像登録時決定（お客様決定）

検査終了毎に検査結果をCSVデーターで出力（FTP通信仕使用）

仕様

基本形式		TANI-01-C
外観寸法 mm （本体フレームサイズ）	幅×奥行×高さ	750×450×500
重量	装置重量	60kg(TANI-01-CBの場合65kg)
電源	電圧	100 ～ 240 VAC
	消費電力	80W or less
	プラグ	IEC60320 C14 インレット
処理能力		3sec～8sec/1ノズル
ノズルホルダー	3種類	12搭載用（外形Φ92）
		24搭載用（外形Φ124）
		36搭載用（外形Φ130）
標準装備		シグナルライト_3灯式（赤、橙、緑）
		タッチパネル（10インチ 1024×768ドット 1600万色）
		FTP通信ポート
オプション		2Dコードリーダー
		PANA-CIM対応ソフト
		データベースソフトシステム
		画像処理ソフト
		ノズルホルダー

仕様及びデザインは性能改善の為予告なく変更する場合があります。

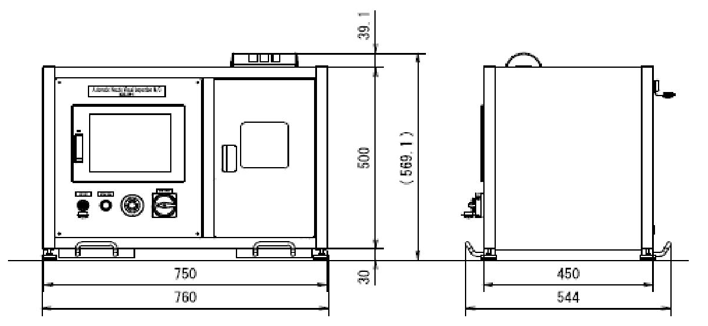

寸法図（mm）

お客様のご依頼に応じた商品を製造致します。
