自動ノズル洗浄機
TNW-X Series

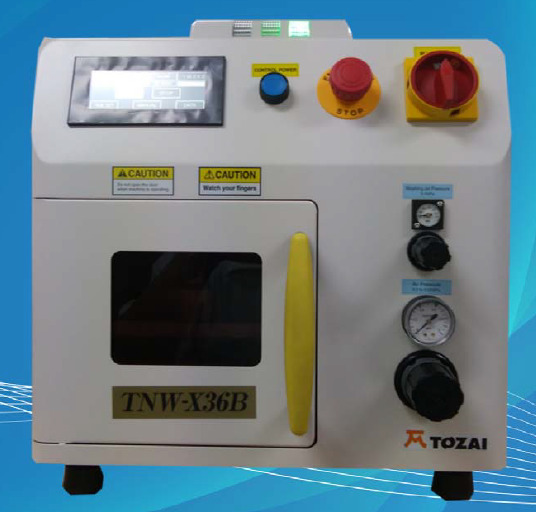

TNW-X36B
TNW-X36B-CEノズル洗浄機を導入して利益をあげよう！
他とは断然違う、東西機工 TNW-X Series の実力！| 性能レベル | ランクC | ランクB | ランクA | ランクS |
| モデル番号 | 他社 | Tozai TNW-X12 |
Tozai TNW-X24 |
Tozai TNW-X36 |
| 同時洗浄 可能本数 |
4 | 12 | 24 | 36 |
| 3分後の 洗浄本数 |
4 | 12 | 24 | 36 |
| 60 分後の 洗浄本数 |
80 | 240 | 480 | 720 |
| 洗浄速度 |  |
 |
 |
 |
| 費用 対性能評価 |
最低ライン | 非常に良好 | 優秀 | 抜群 |
AMWエンジン搭載！！
- 高効率洗浄：
TNW-X36B/X36B-CE（ノズルを36本同時洗浄）
TNW-X24B/X24B-CE（ノズルを24本同時洗浄）
TNW-X12B/X12B-CE（ノズルを12本同時洗浄） - シグナルライト、エアーブロー標準装備。
- 従来モデルのノズルホルダーが使用可能。
- 洗浄液は環境にやさしい「工業用精製水」を使用。
- 軽量・小型化
- ノズルを傷つけずに洗浄します。
- 驚異の新洗浄方式がノズルの再生を可能にします。
- タッチパネル方式で操作が簡単です。
洗浄例
| 洗浄前 | 洗浄後 | |||
| ブランド H 0402 ノズル |  |
洗浄5分 |  |
ノズルの表面や穴の内部に 付着した汚れが綺麗に除去できます。 |
| ブランド P 1005 ノズル |  |
洗浄5分 |  |
ノズルの穴の内部のハンダ付着も 綺麗に除去できます。 |
| ブランド J 1005 ノズル |  |
洗浄5分 |  |
ノズルの穴の内部のハンダ付着も 綺麗に除去できます。 |
| ブランド Y 1005 ノズル |  |
洗浄5分 |  |
ノズルの表面に付着した異物も 綺麗に除去できます。 |
| ブランド F 0603 ノズル |  |
洗浄5分 |  |
ノズルの穴の内部のハンダ付着も 綺麗に除去できます。 |
仕様
| 対象ノズル | 実装ノズル | 0201用 - 3216用 |
| 使用流体 | 圧縮空気 | クリーンエアー |
| 使用圧力範囲 | 0.5MPa - 0.55MPa | |
| 消費量 | 300Nℓ/min. 以下 | |
| 洗浄液 | 推奨洗浄液 | 工業用精製水 |
| 消費量 | 200cc/h 以上 | |
| 電源 | 電圧 | AC100 ～ 240V 単相 |
| 消費電力 | 50W 以下 | |
| 外寸 （本体） mm | 幅 x 奥行き x 高さ | 450 x 420 x 448 |
| 質量* | 装置質量 | 38kg (X36B/X24B) / 35kg (X12B) 39kg (X36B-CE/X24B-CE) / 36kg (X12B-CE) |
| 標準装備 | シグナルライト/エアブロウ 洗浄液下限センサー |
*洗浄液貯水量1000cc時
仕様及びデザインは性能改善の為予告なく変更する場合があります。

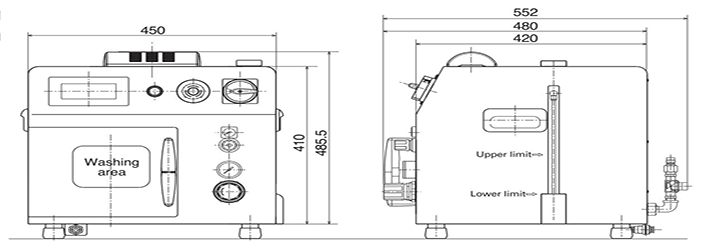

寸法図（mm）
オプション品
ノズル検査機 TANI-01-C
クリックで製品詳細ページへ
検査員のバラつきを解消するために自動ノズル外観検査装置をお勧めします。
- 洗浄後のノズル状態を画像によりノズル吸着穴及び表面を自動検査します。
- 新品ノズルと比較して合格・不合格を自動判定します。
- 2Dコードを読み取り、判定結果をCVSデーターにて出力します。
| 幅×奥行×高さ | 750×450×500 |
| 総重量 | 60kg (TANI-01-CBの場合65kg) |
| 電圧 | 100 to 240 VAC |
| 消費電力 | 80W or less |
| プラグ | IEC60320 C14 インレット |
| 処理能力 | 3sec～8sec/1ノズル |
| ノズルホルダー（3種類） | 12搭載用 24搭載用 36搭載用 |
| 標準装備 | シグナルライト＿3灯式（赤、橙、緑） タッチパネル（10インチ ドット1600万色） FTP通信ポート |
| オプション | 2Dコードリーダー、PANA-CIM対応ソフト、データベースソフトシステム、画像処理ソフト、ノズルホルダー |
仕様及びデザインは性能改善の為予告なく変更する場合があります。
ノズル検査機 TNI-UM-24
ノズル洗浄において、洗浄後のノズル状態確認は非常に大事です。
- 弊社ノズル検査機はノズル後方よりバックライトを当て、
ノズル内部の詰りを確実に観察できます。 - 洗浄用ノズルホルダーをそのまま装着する事により簡単に検査可能です。
| 撮像素子 | 1/4インチ CMOS |
| 有効画素 | 500万画素 |
| フレームレート | 30fps @ 1080p |
| フォーカス方式 | 自動（オートフォーカス） / 手動（マニュアルフォーカス） |
| 操作方法 | IR（赤外線）リモコン（保守部品 型番：IR-UM） PCアプリケーション（UM06-CAM Viewer） |
| 対物レンズ | 標準4倍：4/0,10,160/0.17 |
| 出力コネクタ | HDMIミニ TypeC
ミニUSB2.0 |
| ズーム機能 | ■21.5インチモニタ（16:9）・4倍対物レンズ（標準）使用時■ 【F倍率設定】PC&HDMIモード 最大倍率＝152倍 / 距離＝2.13cm / FOV（実視野）＝2.34mm 最小倍率＝13倍 / 距離＝21.8cm / FOV（実視野）＝26.2mm 【C倍率設定】HDMIモード 最大倍率＝273倍 / 距離＝2.13cm / FOV（実視野）＝1.73mm 最小倍率＝ 23倍 / 距離＝21.8cm / FOV（実視野）＝19.4mm |
仕様及びデザインは性能改善の為予告なく変更する場合があります。

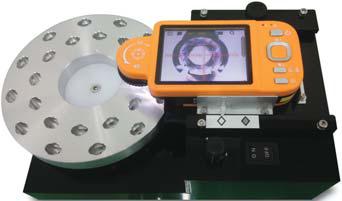

携帯型ノズル検査機 TNI-J3-24
※写真はTNW-X24B/X24B-CE用
手持ちで高倍率接写ズームが可能です。※CE対応
ノズルの洗浄前、洗浄後の簡易検査にご利用ください。
| 受光部品 | 200万画素CMOS |
| 拡大倍率 | 最大 200倍 （光学 ｘ デジタル） 光学1～10倍 / デジタルズーム5倍 |
| 記録メディア | 内臓 2GB |
| 液晶画面 | 2.7インチフルカラー液晶スクリーン |
| 電源 | リチウムイオン充電池 NP-120,3.7V |
仕様及びデザインは性能改善の為予告なく変更する場合があります。
